ANÁLISIS FOTOGRAMÉTRICO DE CUBIERTAS PARA INSTALACIONES FOTOVOLTAICAS

Las superficies de cubierta se capturan con alta precisión mediante fotogrametría con dron y se procesan digitalmente en ortomosaicos, modelos digitales de superficie y mapas de análisis. Los resultados proporcionan una base geométrica fiable para evaluar el potencial solar y planificar instalaciones fotovoltaicas*.

Los datos incluyen medición de superficie, análisis de inclinación y orientación, y estudios de disposición de módulos — ofreciendo a instaladores y estudios de planificación una base de decisión precisa y a escala real. La captura es posible sin andamios ni acceso físico, incluso en cubiertas de difícil acceso o grandes dimensiones.

La captura de imágenes se realiza con secuencias superpuestas desde múltiples altitudes y ángulos de vuelo; el procesamiento fotogramétrico genera nubes de puntos con precisión posicional centimétrica.

* Los datos proporcionados sirven para la documentación geométrica y visual y para el apoyo a la planificación. No sustituyen una medición oficial ni una planificación técnica especializada.

Photogrammetric Rooftop PV Analysis for Solar Energy Systems

Roof surfaces are captured with high precision using drone-based photogrammetry and processed digitally into orthomosaics, digital surface models and analysis maps. The results provide a reliable geometric basis for assessing solar potential and planning photovoltaic systems*.

The data includes area measurement, slope and orientation analysis, and module layout studies — delivering installers and planning offices a precise, true-to-scale decision-making foundation. Capture is possible without scaffolding or physical access, even for difficult-to-reach or large-scale roofs.

Image capture is carried out with overlapping sequences from multiple flight altitudes and angles; photogrammetric processing delivers point clouds with centimetre-level positional accuracy.

* The data provided serves for geometric and visual documentation and planning support. It does not replace an official survey or specialist technical planning.

ANÀLISI FOTOGRAMÈTRICA DE COBERTES PER A INSTAL·LACIONS FOTOVOLTAIQUES

Les superfícies de coberta es capturen amb alta precisió mitjançant fotogrametria amb dron i es processen digitalment en ortomosaics, models digitals de superfície i mapes d'anàlisi. Els resultats proporcionen una base geomètrica fiable per avaluar el potencial solar i planificar instal·lacions fotovoltaiques*.

Les dades inclouen mesura de superfície, anàlisi d'inclinació i orientació, i estudis de disposició de mòduls — oferint a instal·ladors i oficines de planificació una base de decisió precisa i a escala real. La captura és possible sense bastides ni accés físic, fins i tot en cobertes de difícil accés o grans dimensions.

La captura d'imatges es realitza amb seqüències superposades des de múltiples altituds i angles de vol; el processament fotogramètric genera núvols de punts amb precisió posicional centimètrica.

* Les dades proporcionades serveixen per a la documentació geomètrica i visual i per al suport a la planificació. No substitueixen una mesura oficial ni una planificació tècnica especialitzada.

PHOTOGRAMMETRISCHE PV-DACHANALYSE FÜR SOLARANLAGEN

Dachflächen werden mittels drohnengestützter Photogrammetrie hochpräzise erfasst und digital zu Orthomosaiken, digitalen Oberflächenmodellen und Analysekarten verarbeitet. Die Ergebnisse bilden eine belastbare geometrische Grundlage für die Bewertung des Solarpotenzials und die Planung von Photovoltaikanlagen*.

Die Daten umfassen Flächenmessung, Neigungs- und Ausrichtungsanalyse sowie Modulbelegungsstudien — und liefern Installateuren und Planungsbüros eine präzise, maßstabsgetreue Entscheidungsgrundlage. Die Erfassung ist ohne Gerüst oder Begehung durchführbar, auch bei schwer zugänglichen oder großflächigen Dächern.

Die Bilderfassung erfolgt mit überlappenden Aufnahmesequenzen aus mehreren Flughöhen und -winkeln; die photogrammetrische Auswertung liefert Punktwolken mit zentimetergenauer Lagegenauigkeit.

* Die bereitgestellten Daten dienen der geometrischen und visuellen Dokumentation sowie der planungsunterstützenden Bestandsaufnahme. Sie ersetzen keine amtliche Vermessung und keine technische Fachplanung.

ORTOMOSAICO, MAPAS DE ANÁLISIS Y DISPOSICIÓN DE MÓDULOS

Vista cenital a escala · Altura · Inclinación · Orientación · Relieve · Planificación FV

El ortomosaico es una vista cenital a escala y corregida geométricamente de la cubierta, calculada directamente a partir de las imágenes del dron. Permite mediciones precisas de superficies, distancias y estructuras, y constituye la base geométrica de todos los análisis posteriores — hasta la disposición simulada de módulos.

Selecciona una capa: ortomosaico a 5,83 mm/px, modelo digital de elevaciones, mapa de inclinación (verde = plano · rojo = empinado), mapa de orientación, modelo de relieve — y la disposición de módulos superpuesta directamente sobre la ortofoto.

Ortomosaico (Orthomosaic) — Imagen aérea vista desde arriba, a escala como un mapa. Cada punto es geométricamente correcto y permite medir distancias y superficies directamente.

Modelo digital de elevaciones (DEM) — Mapa de alturas del terreno. Los colores cálidos indican zonas más elevadas, los fríos zonas más bajas.

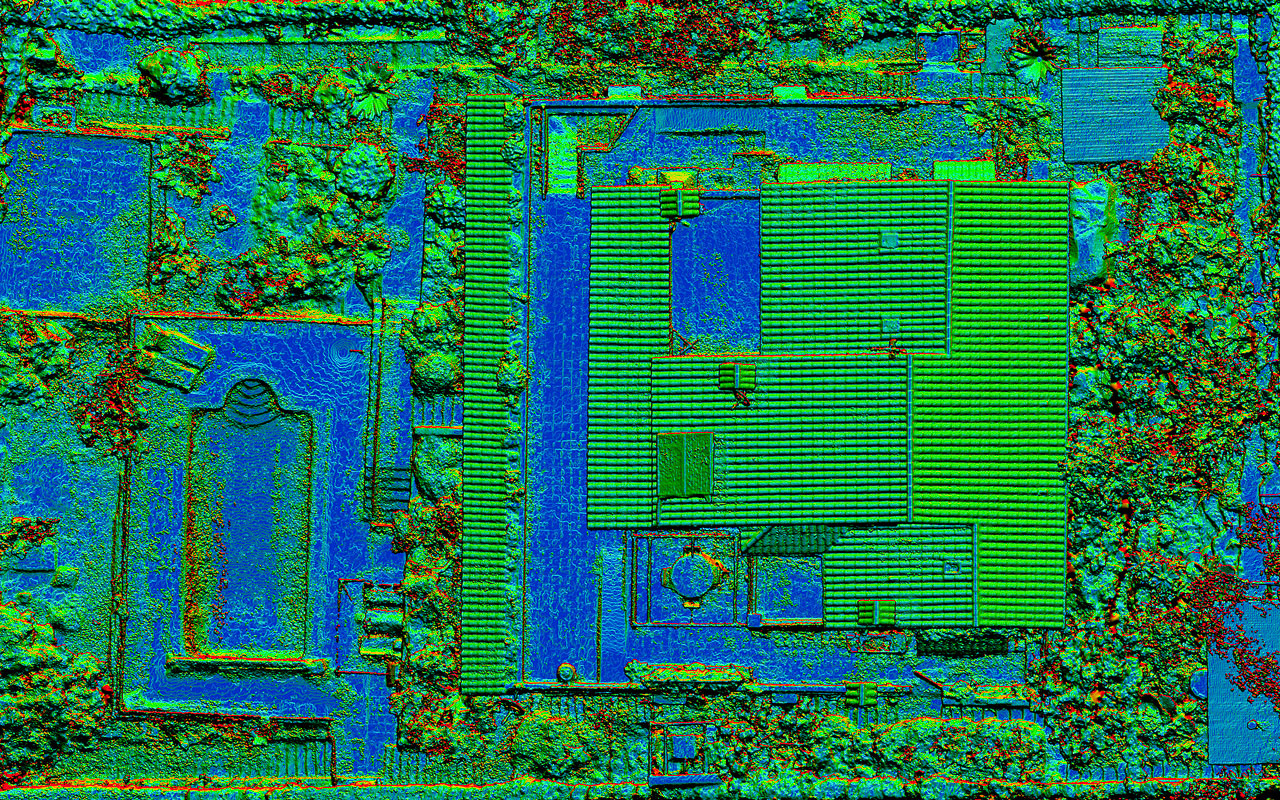

Mapa de inclinación (Slope) — Muestra lo empinada que es cada superficie. El verde indica plano, el rojo indica pronunciado — permite identificar de un vistazo qué vertientes son aptas para módulos solares.

Mapa de orientación (Aspect) — Muestra hacia qué punto cardinal mira cada vertiente. Para instalaciones solares, la orientación sur o suroeste es ideal.

Modelo de relieve (Hillshade) — Simula la iluminación solar sobre el modelo 3D y hace visible la forma tridimensional del tejado.

Disposición de módulos (Modul) — Simulación de la distribución de paneles fotovoltaicos sobre la ortofoto real, directamente a escala. Las superficies aprovechables se determinan a partir de los mapas de inclinación y orientación — chimeneas, ventanas de tejado y otros obstáculos quedan excluidos.

ORTOMOSAÏC, MAPES D'ANÀLISI I DISPOSICIÓ DE MÒDULS

Vista zenital a escala · Alçada · Inclinació · Orientació · Relleu · Planificació FV

L'ortomosaïc és una vista zenital a escala i corregida geomètricament de la coberta, calculada directament a partir de les imatges del dron. Permet mesuraments precisos de superfícies, distàncies i estructures, i constitueix la base geomètrica de totes les anàlisis posteriors — fins a la disposició simulada de mòduls.

Selecciona una capa: ortomosaïc a 5,83 mm/px, model digital d'elevacions, mapa d'inclinació (verd = pla · vermell = pronunciat), mapa d'orientació, model de relleu — i la disposició de mòduls superposada directament sobre l'ortofoto.

Ortomosaïc (Orthomosaic) — Imatge aèria vista des de dalt, a escala com un mapa. Cada punt és geomètricament correcte i permet mesurar distàncies i superfícies directament.

Model digital d'elevacions (DEM) — Mapa d'altures del terreny. Els colors càlids indiquen zones més elevades, els freds zones més baixes.

Mapa d'inclinació (Slope) — Mostra el pendent de cada superfície. El verd indica pla, el vermell indica pronunciat — permet identificar d'un cop d'ull quines vessants són aptes per a mòduls solars.

Mapa d'orientació (Aspect) — Mostra cap a quin punt cardinal mira cada vessant. Per a instal·lacions solars, l'orientació sud o sud-oest és ideal.

Model de relleu (Hillshade) — Simula la il·luminació solar sobre el model 3D i fa visible la forma tridimensional de la coberta.

Disposició de mòduls (Modul) — Simulació de la distribució de panells fotovoltaics sobre l'ortofoto real, directament a escala. Les superfícies aprofitables es determinen a partir dels mapes d'inclinació i orientació — xemeneies, finestres de teulada i altres obstacles queden exclosos.

ORTHOMOSAIC, ANALYSIS MAPS AND MODULE LAYOUT

Scaled aerial view · Elevation · Slope · Aspect · Hillshade · PV Planning

The orthomosaic is a scaled, geometrically corrected aerial view of the roof surface, calculated directly from drone imagery. It enables precise measurements of areas, distances and structures, and forms the geometric basis for all further analyses — through to the simulated module layout.

Select a layer: orthomosaic at 5.83 mm/px, digital elevation model, slope map (green = flat · red = steep), aspect map, hillshade relief — and the module layout overlaid directly on the orthophoto.

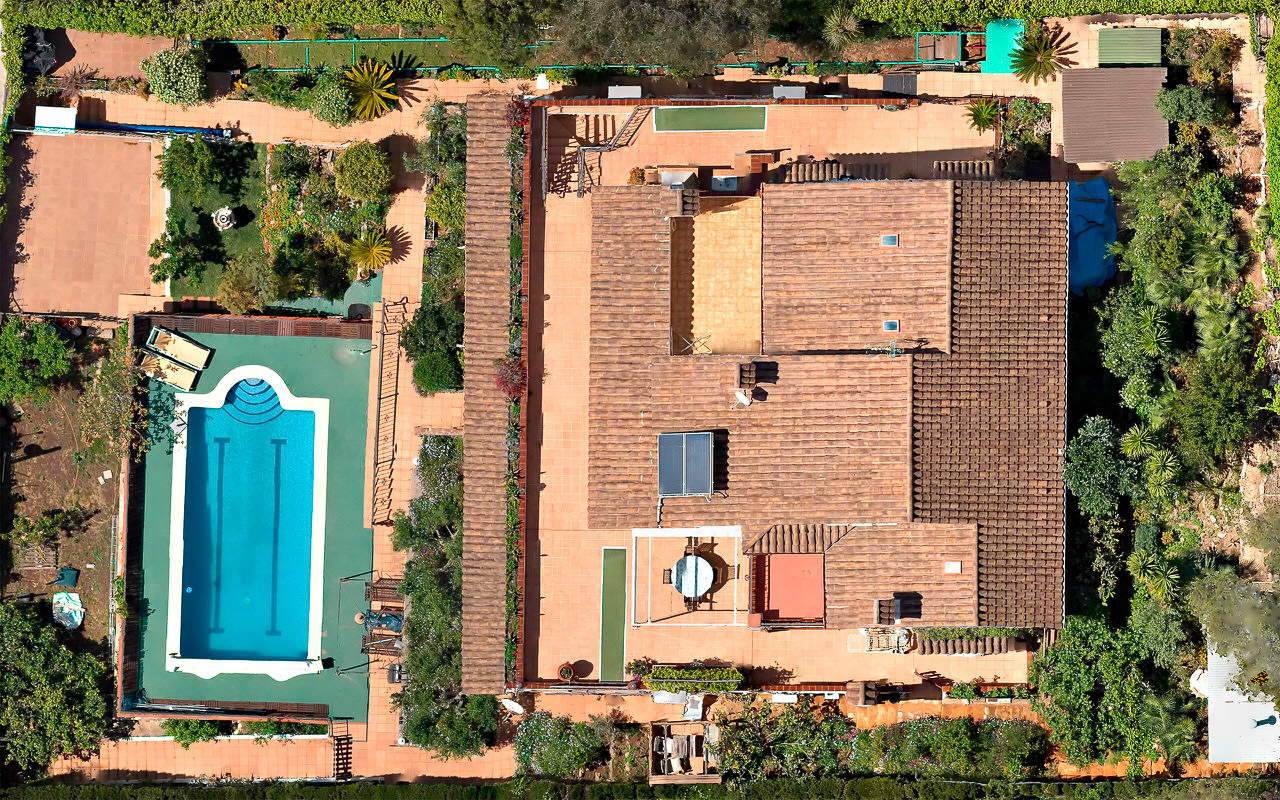

Orthomosaic — Aerial image seen from directly above, scaled like a map. Every point is geometrically accurate and distances and areas can be measured directly.

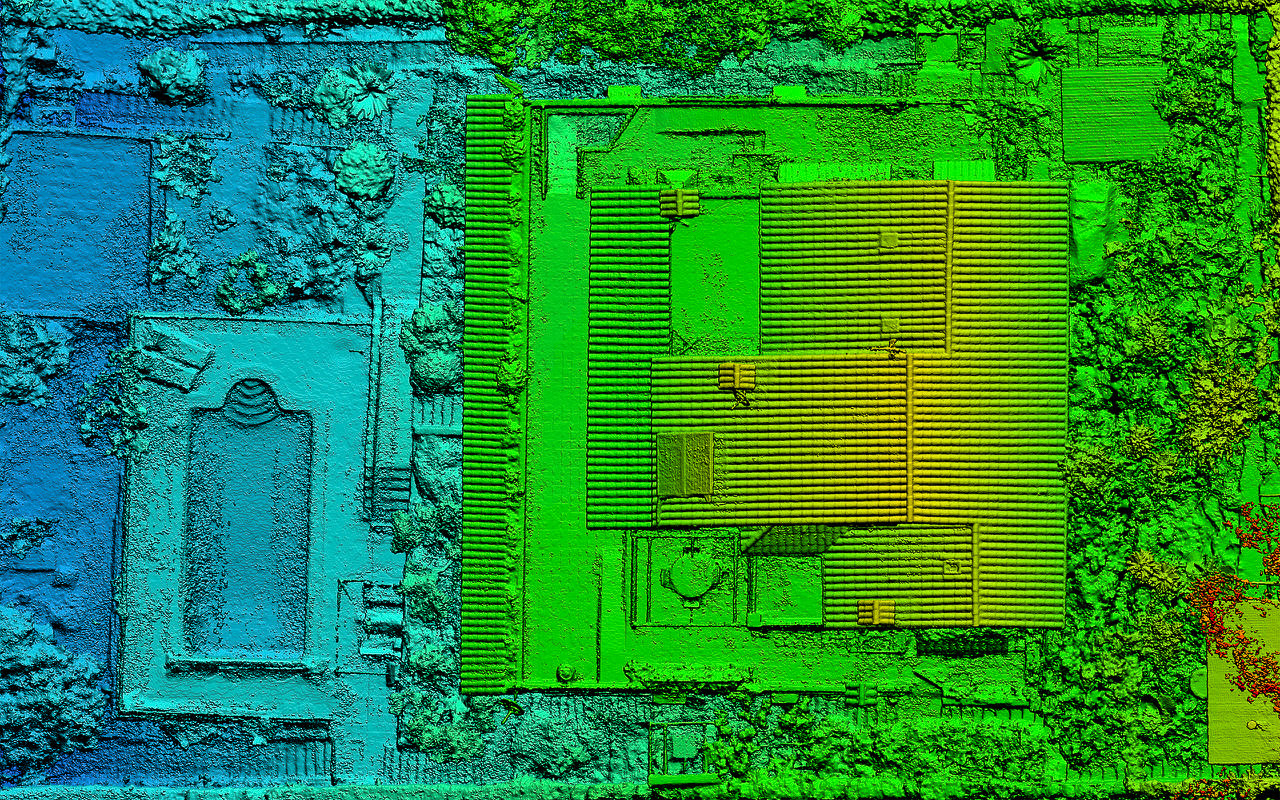

Digital Elevation Model (DEM) — Height map of the terrain. Warm colours indicate higher areas, cool colours indicate lower ones.

Slope — Shows how steep each surface is. Green means flat, red means steep — making it immediately clear which roof sections are suitable for solar panels.

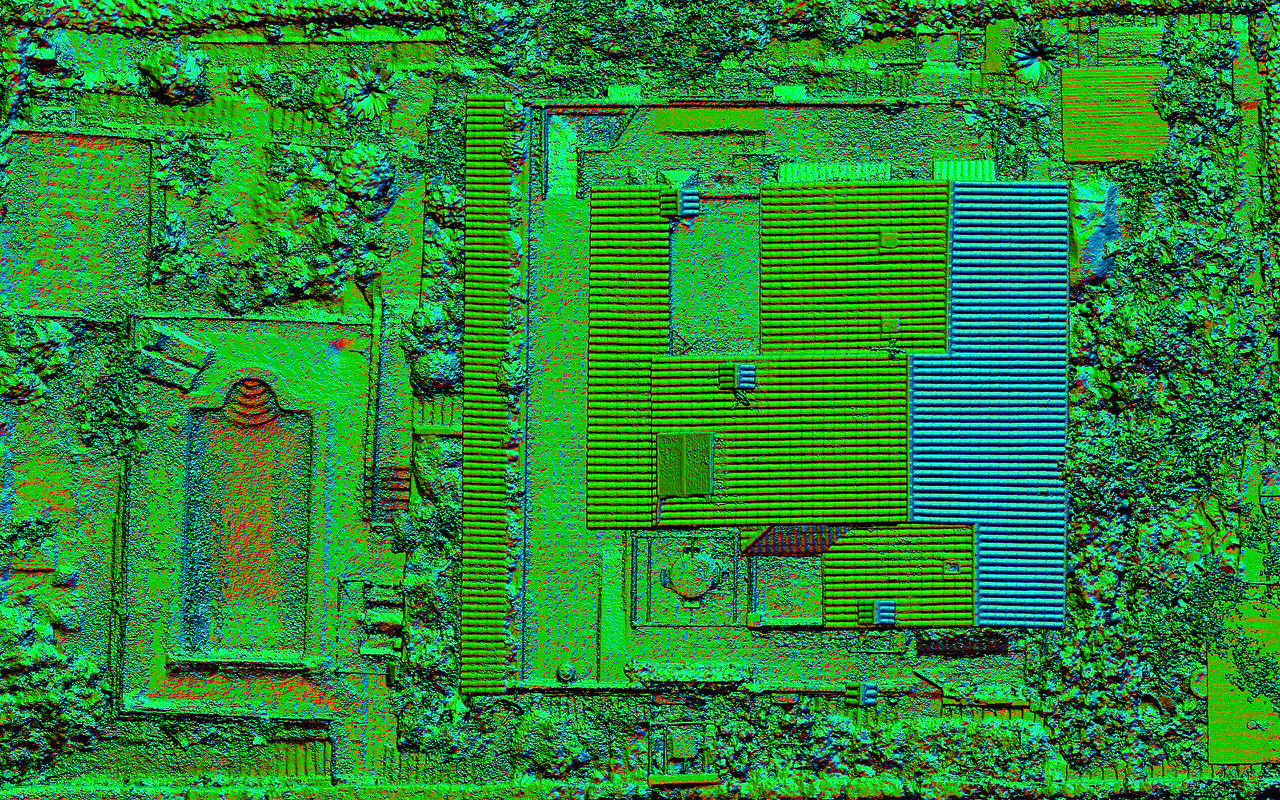

Aspect — Shows which compass direction each roof face points. South to south-west orientation is ideal for solar installations.

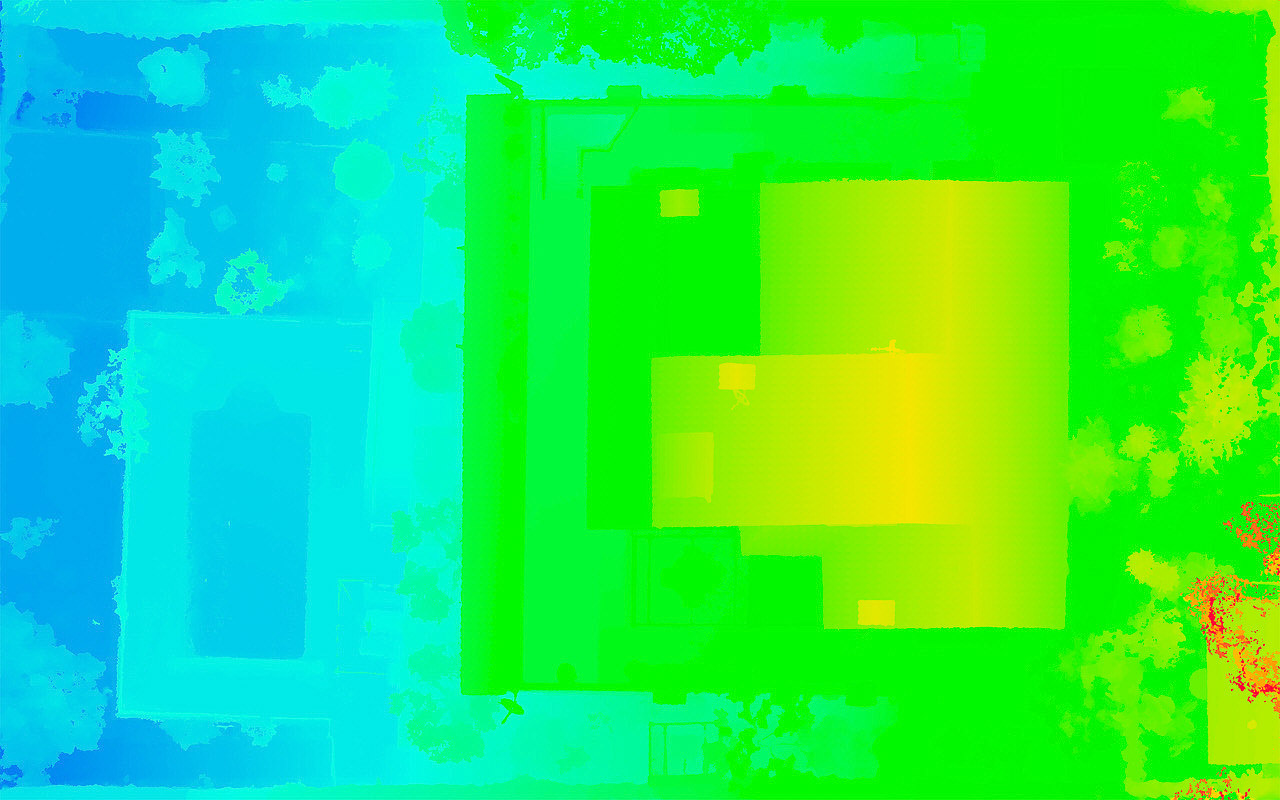

Hillshade — Simulates sunlight on the 3D model and makes the three-dimensional shape of the roof visible.

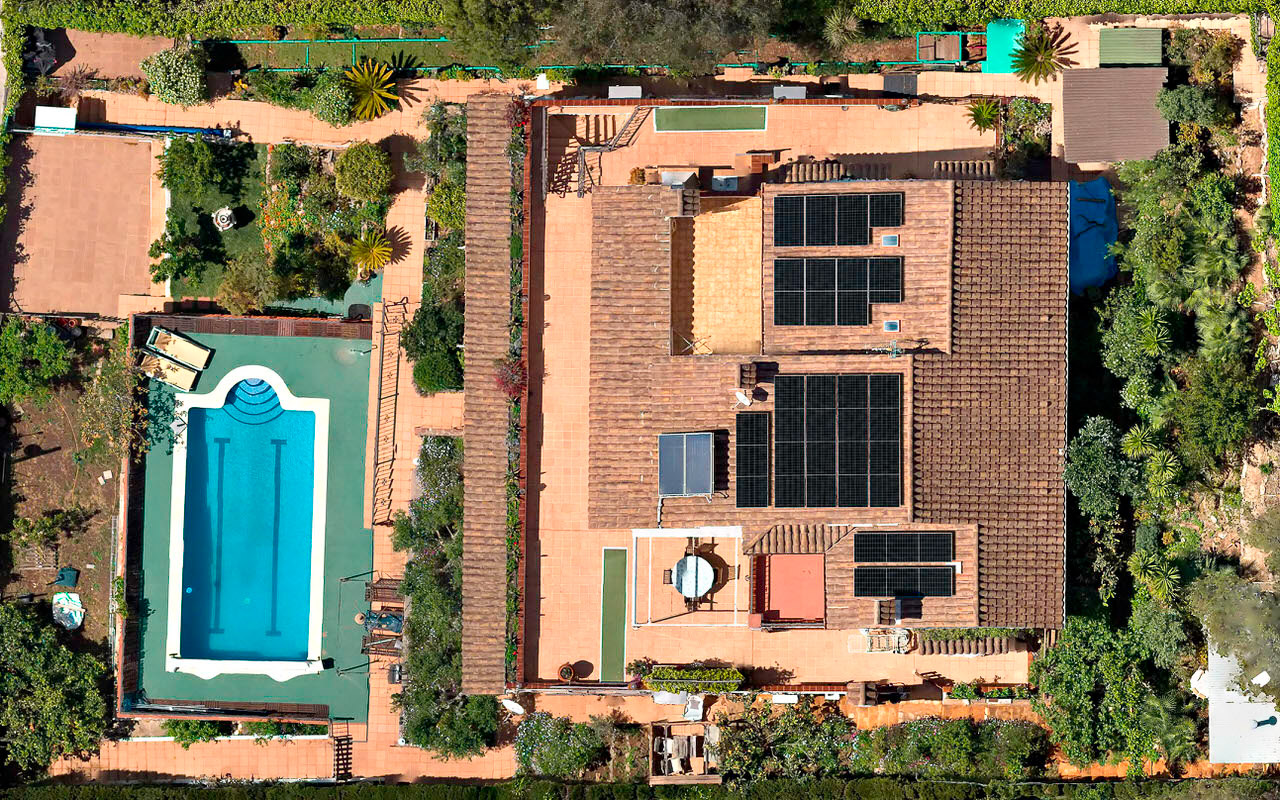

Module layout (Modul) — Simulation of photovoltaic panel placement overlaid directly on the real orthophoto, true to scale. Usable areas are derived from the slope and aspect maps — chimneys, roof windows and other obstructions are excluded.

ORTHOMOSAIK, ANALYSEKARTEN UND MODULBELEGUNG

Maßstabsgetreue Draufsicht · Höhe · Neigung · Ausrichtung · Geländemodell · PV-Planung

Das Orthomosaik ist eine geometrisch entzerrte Draufsicht der gesamten Dachfläche, berechnet direkt aus den Drohnenaufnahmen. Es ermöglicht präzise Messungen von Flächen, Abständen und Strukturen und bildet die geometrische Grundlage für alle weiteren Analysen — bis hin zur simulierten Modulbelegung.

Schaltfläche wählen: Orthomosaik 5,83 mm/px, digitales Höhenmodell, Neigungskarte (grün = flach · rot = steil), Ausrichtungskarte, Schummerung — sowie die Modulbelegung direkt auf die Orthofoto überlagert.

Orthomosaik (Orthomosaic) — Luftbild von direkt oben, maßstabsgetreu wie eine Karte. Jeder Punkt stimmt lagegenau und Abstände sowie Flächen können direkt gemessen werden.

Digitales Höhenmodell (DEM) — Höhenkarte des Geländes. Warme Farben markieren höhere Bereiche, kühle Farben tiefere.

Neigungskarte (Slope) — Zeigt wie steil jede Fläche ist. Grün bedeutet flach, Rot bedeutet steil — so ist auf einen Blick erkennbar welche Dachflächen für Solarmodule geeignet sind.

Ausrichtungskarte (Aspect) — Zeigt in welche Himmelsrichtung jede Dachfläche zeigt. Für Solaranlagen ist Süd- bis Südwestausrichtung ideal.

Schummerung (Hillshade) — Simuliert Sonnenlicht auf dem 3D-Modell und macht die räumliche Form des Dachs sichtbar.

Modulbelegung (Modul) — Simulation der Photovoltaik-Modulanordnung direkt auf der maßstabsgetreuen Orthofoto überlagert. Die nutzbaren Flächen werden aus Neigungs- und Ausrichtungskarte abgeleitet — Kamine, Dachfenster und sonstige Hindernisse werden herausgerechnet.

ERGEBNISSE DER PV-DACHANALYSE

Wohngebäude · Castelldefels · Katalonien

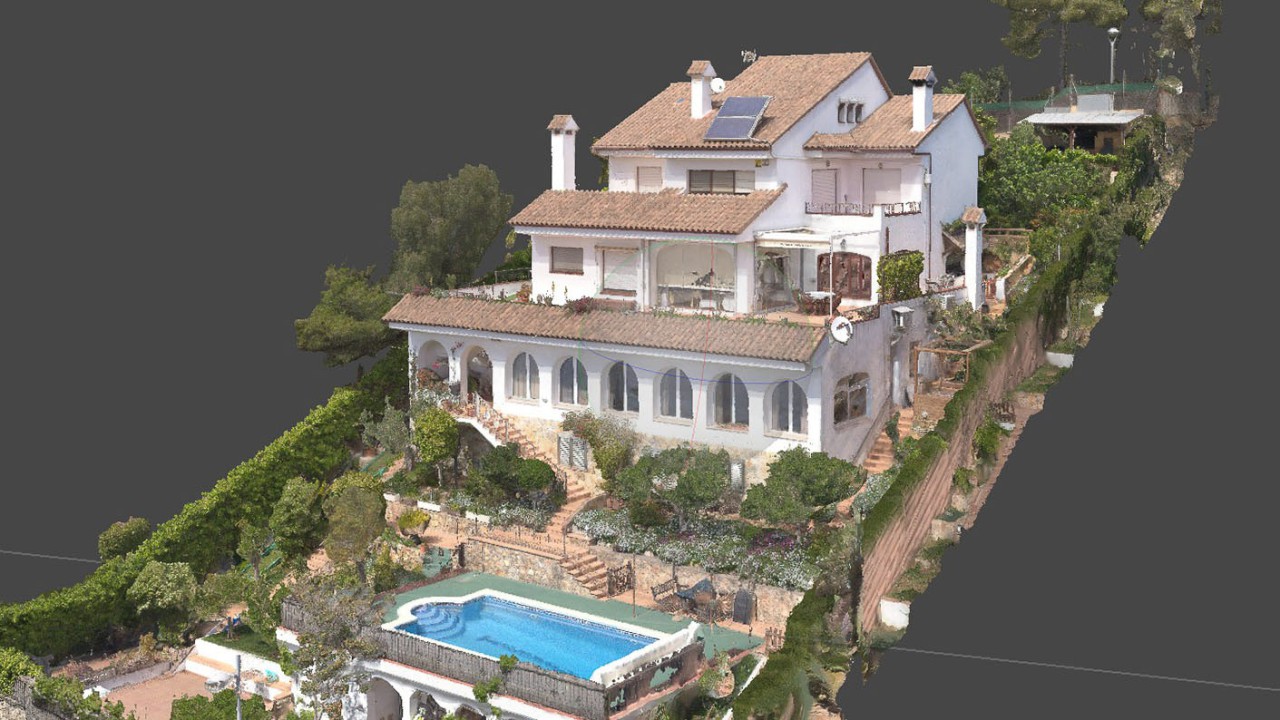

Für dieses Wohngebäude wurde eine vollständige Solarpotenzialanalyse auf Basis einer drohnengestützten photogrammetrischen Vermessung durchgeführt. Aus den Bilddaten wurden ein Orthomosaik, ein digitales Oberflächenmodell (DSM), Neigungs- und Expositionskarten sowie eine detaillierte Dachflächenanalyse erstellt.

Dachfenster, Kamine und eine bestehende Solarthermieanlage wurden digital erfasst und aus den potenziellen Modulflächen herausgerechnet. Die Analyse ergab eine nutzbare Photovoltaikfläche von 67,31 m² bei einer gesamten Dachfläche von 90,94 m².

Die untersuchten Dachflächen weisen eine günstige Südwest-Ausrichtung (205°–216°) sowie Dachneigungen zwischen 37° und 39° auf. Die Kombination aus Geometrie, Ausrichtung und geringer Verschattung ermöglicht die Installation einer Photovoltaikanlage mit einer Leistung von rund 14 kWp.

PV ANALYSIS RESULTS

Residential Building · Castelldefels · Catalonia

A complete solar potential assessment was carried out using drone-based photogrammetry. The imagery was processed into an orthomosaic, digital surface model (DSM), slope and aspect maps, and a detailed roof analysis.

Roof windows, chimneys and an existing solar thermal installation were digitally identified and excluded from the usable PV areas. The analysis resulted in 67.31 m² of usable photovoltaic surface from a total roof area of 90.94 m².

The roof sections feature favourable south-west orientations (205°–216°) and roof pitches between 37° and 39°, allowing an estimated photovoltaic capacity of approximately 14 kWp.

RESULTADOS DEL ANÁLISIS FOTOVOLTAICO

Vivienda unifamiliar · Castelldefels · Cataluña

Para esta vivienda se realizó un análisis completo del potencial solar mediante fotogrametría aérea con dron. A partir de las imágenes se generaron un ortomosaico, un modelo digital de superficie (DSM), mapas de orientación e inclinación y un análisis detallado de cubiertas.

Las ventanas de tejado, chimeneas y una instalación solar térmica existente fueron identificadas digitalmente y excluidas de las superficies utilizables. El resultado fue una superficie fotovoltaica útil de 67,31 m² sobre una superficie total de cubierta de 90,94 m².

Las cubiertas presentan orientaciones favorables hacia el suroeste (205°–216°) e inclinaciones entre 37° y 39°, permitiendo una instalación fotovoltaica con una potencia estimada de aproximadamente 14 kWp.

RESULTATS DE L'ANÀLISI FOTOVOLTAICA

Habitatge residencial · Castelldefels · Catalunya

Per a aquest habitatge es va realitzar una anàlisi completa del potencial solar mitjançant fotogrametria amb dron. A partir de les imatges es van generar un ortomosaïc, un model digital de superfície (DSM), mapes d'orientació i inclinació i una anàlisi detallada de les cobertes.

Les finestres de teulada, les xemeneies i una instal·lació solar tèrmica existent es van identificar digitalment i es van excloure de les superfícies útils. El resultat va ser una superfície fotovoltaica útil de 67,31 m² sobre una superfície total de coberta de 90,94 m².

Les cobertes presenten orientacions favorables cap al sud-oest (205°–216°) i inclinacions entre 37° i 39°, permetent una instal·lació fotovoltaica amb una potència estimada d'aproximadament 14 kWp.

LIEFERUMFANG

Alle Formate — direkt importierbar in PVsyst, PV-Sol, AutoCAD

Das Lieferpaket umfasst alle geometrischen und analytischen Ergebnisse in offenen Standardformaten — bereit für den Import in gängige PV-Planungssoftware und GIS-Werkzeuge. Das Orthomosaik bildet die maßstabsgetreue Grundlage für die Dachflächenanalyse. Das Höhenmodell (DSM) liefert präzise Neigungswerte für jede Dachfläche. Slope & Aspect zeigen Neigung und Ausrichtung — direkt importierbar in PVsyst und PV-Sol. Die Punktwolke (LAZ) ermöglicht die 3D-Analyse der gesamten Dachstruktur. Das 3D-Modell (OBJ) eignet sich für Visualisierungen und Kundenpräsentationen. Die Dachsegment-Karte zeigt alle Einzelflächen mit Neigung, Ausrichtung und nutzbarer Modulfläche interaktiv. Die Messtabelle (XLSX) enthält alle Segmentwerte tabellarisch für die Weiterverarbeitung. Der Analysebericht (PDF) fasst alle Ergebnisse viersprachig zusammen.

* Die bereitgestellten Daten dienen der geometrischen und visuellen Dokumentation sowie der planungsunterstützenden Bestandsaufnahme. Sie ersetzen keine amtliche Vermessung und keine technische Fachplanung.

DELIVERY PACKAGE

All formats — ready to import into PVsyst, PV-Sol, AutoCAD

The delivery package includes all geometric and analytical results in open standard formats — ready for direct import into PV planning software and GIS tools. The orthomosaic provides the true-to-scale basis for roof surface analysis. The surface model (DSM) delivers precise slope values for each roof section. Slope & Aspect maps show inclination and orientation — directly importable into PVsyst and PV-Sol. The point cloud (LAZ) enables 3D analysis of the entire roof structure. The 3D model (OBJ) is suited for visualisations and client presentations. The interactive roof segment map shows all individual surfaces with slope, orientation and usable module area. The measurement table (XLSX) contains all segment values for further processing. The analysis report (PDF) summarises all results in four languages.

* The data provided serves for geometric and visual documentation and planning support. It does not replace an official survey or specialist technical planning.

PAQUETE DE ENTREGA

Todos los formatos — listo para importar en PVsyst, PV-Sol, AutoCAD

El paquete de entrega incluye todos los resultados geométricos y analíticos en formatos estándar abiertos — listos para importar directamente en software de planificación FV y herramientas GIS. El ortomosaico proporciona la base a escala real para el análisis de superficies de cubierta. El modelo de superficie (DSM) ofrece valores de inclinación precisos para cada sección de cubierta. Los mapas Slope & Aspect muestran inclinación y orientación — importables directamente en PVsyst y PV-Sol. La nube de puntos (LAZ) permite el análisis 3D de toda la estructura del tejado. El modelo 3D (OBJ) es adecuado para visualizaciones y presentaciones a clientes. El mapa interactivo de segmentos muestra todas las superficies individuales con inclinación, orientación y superficie útil para módulos. La tabla de mediciones (XLSX) contiene todos los valores de segmento para su procesamiento. El informe de análisis (PDF) resume todos los resultados en cuatro idiomas.

* Los datos proporcionados sirven para la documentación geométrica y visual y para el apoyo a la planificación. No sustituyen una medición oficial ni una planificación técnica especializada.

PAQUET DE LLIURAMENT

Tots els formats — llest per importar a PVsyst, PV-Sol, AutoCAD

El paquet de lliurament inclou tots els resultats geomètrics i analítics en formats estàndard oberts — llestos per importar directament en programari de planificació FV i eines GIS. L'ortomosaïc proporciona la base a escala real per a l'anàlisi de superfícies de coberta. El model de superfície (DSM) ofereix valors d'inclinació precisos per a cada secció de coberta. Els mapes Slope & Aspect mostren inclinació i orientació — importables directament a PVsyst i PV-Sol. El núvol de punts (LAZ) permet l'anàlisi 3D de tota l'estructura de la coberta. El model 3D (OBJ) és adequat per a visualitzacions i presentacions a clients. El mapa interactiu de segments mostra totes les superfícies individuals amb inclinació, orientació i superfície útil per a mòduls. La taula de mesures (XLSX) conté tots els valors de segment per al seu processament. L'informe d'anàlisi (PDF) resumeix tots els resultats en quatre idiomes.

* Les dades proporcionades serveixen per a la documentació geomètrica i visual i per al suport a la planificació. No substitueixen una mesura oficial ni una planificació tècnica especialitzada.

DOCUMENTACIÓN 3D DE EDIFICIOS PARA REHABILITACIÓN Y CONSERVACIÓN DEL PATRIMONIO

Los edificios de difícil acceso o en mal estado se capturan de forma segura y sin contacto mediante fotogrametría con dron, y se procesan digitalmente en ortomosaicos, ortofachadas, modelos 3D y nubes de puntos. Los resultados constituyen una base geométrica sólida para el análisis, la planificación y la documentación*.

Los datos son especialmente valiosos para el inventario digital de edificios dañados o de difícil acceso: masías históricas, edificios en riesgo de derrumbe, fachadas deterioradas u otras estructuras que no pueden inspeccionarse de forma segura. Esto permite trabajar de forma rentable y sin necesidad de costosos medios de acceso.

La captura de imágenes se realiza mediante secuencias de toma solapadas desde múltiples alturas y ángulos; la evaluación fotogramétrica genera nubes de puntos con una precisión posicional centimétrica.

* Los datos proporcionados sirven para la documentación geométrica y visual, así como para el inventario de apoyo a la planificación. No sustituyen una medición oficial, una evaluación estructural ni una valoración técnica de daños.

DOCUMENTACIÓ 3D D'EDIFICIS PER A LA REHABILITACIÓ I LA CONSERVACIÓ DEL PATRIMONI

Els edificis de difícil accés o en mal estat es capturen de manera segura i sense contacte mitjançant fotogrametria amb dron, i es processen digitalment en ortomosaïcs, ortofaçanes, models 3D i núvols de punts. Els resultats constitueixen una base geomètrica sòlida per a l'anàlisi, la planificació i la documentació*.

Les dades són especialment valuoses per a l'inventari digital d'edificis danyats o de difícil accés: masies històriques, edificis en risc d'esfondrament, façanes deteriorades o altres estructures que no es poden inspeccionar de manera segura. Això permet treballar de manera rendible i sense necessitat de mitjans d'accés costosos.

La captura d'imatges es realitza mitjançant seqüències de presa solapades des de múltiples alçades i angles; l'avaluació fotogramètrica genera núvols de punts amb una precisió posicional centimètrica.

* Les dades proporcionades serveixen per a la documentació geomètrica i visual, així com per a l'inventari de suport a la planificació. No substitueixen una mesura oficial, una avaluació estructural ni una valoració tècnica de danys.

3D BUILDING DOCUMENTATION FOR RENOVATION AND HERITAGE CONSERVATION

Hard-to-access or deteriorated buildings are captured safely and without contact using drone photogrammetry, and processed digitally into orthomosaics, orthofacades, 3D models and point clouds. The results provide a reliable geometric foundation for analysis, planning and documentation*.

The data is particularly valuable for the digital survey of damaged or inaccessible buildings: historic farmhouses, structurally at-risk buildings, deteriorated facades or other structures that cannot be safely inspected. This makes the process safe, cost-efficient and free of complex access equipment.

Image acquisition uses overlapping sequences from multiple altitudes and angles; photogrammetric processing produces point clouds with centimetre-level positional accuracy.

* The data provided serves for geometric and visual documentation and planning support. It does not replace an official survey, structural assessment or technical damage evaluation.

3D-GEBÄUDEERFASSUNG FÜR SANIERUNG UND DENKMALSCHUTZ

Schwer zugängliche oder beschädigte Gebäude werden mittels drohnengestützter Photogrammetrie sicher und berührungslos erfasst und digital zu Orthomosaiken, Orthofassaden, 3D-Modellen und Punktwolken verarbeitet. Die Ergebnisse bilden eine belastbare geometrische Grundlage für Analyse, Planung und Dokumentation*.

Die Daten sind besonders wertvoll für die digitale Bestandsaufnahme von schwer zugänglichen oder beschädigten Gebäuden: historische Masías, einsturzgefährdete Bauten, verwitterte Fassaden oder andere Strukturen, die sich nicht sicher begehen lassen. Die Erfassung ist dadurch sicher, kosteneffizient und ohne aufwändige Zugangstechnik durchführbar.

Die Bilderfassung erfolgt mit überlappenden Aufnahmesequenzen aus mehreren Flughöhen und -winkeln; die photogrammetrische Auswertung liefert Punktwolken mit zentimetergenauer Lagegenauigkeit.

* Die bereitgestellten Daten dienen der geometrischen und visuellen Dokumentation sowie der planungsunterstützenden Bestandsaufnahme. Sie ersetzen keine amtliche Vermessung, keine statische Begutachtung und keine bautechnische Schadensbewertung.

ORTOFACHADA

Proyección frontal exacta de la fachada

La ortofachada muestra el frente del edificio en proyección frontal exacta – sin deformación perspectiva. A diferencia de una fotografía convencional, todos los elementos del plano de la fachada están representados en sus proporciones reales. Distancias, alturas y detalles constructivos pueden leerse y medirse directamente en la imagen. Es especialmente útil para el análisis del estado de fachadas, la planificación de rehabilitaciones y la documentación arquitectónica de edificios históricos.

ORTOFAÇANA

Projecció frontal exacta de la façana

L'ortofaçana mostra el front de l'edifici en projecció frontal exacta – sense deformació perspectiva. A diferència d'una fotografia convencional, tots els elements del pla de la façana estan representats en les seves proporcions reals. Distàncies, alçades i detalls constructius es poden llegir i mesurar directament a la imatge. És especialment útil per a l'anàlisi de l'estat de façanes, la planificació de rehabilitacions i la documentació arquitectònica d'edificis històrics.

ORTHOFACADE

Exact frontal projection of the facade

The orthofacade shows the building front in exact frontal projection – without perspective distortion. Unlike a conventional photograph, all elements in the facade plane are represented in their true proportions. Distances, heights and structural details can be read and measured directly from the image. It is particularly useful for facade condition analysis, renovation planning and architectural documentation of historic buildings.

ORTHOFASSADE

Exakte Frontalprojektion der Gebäudefassade

Die Orthofassade zeigt die Gebäudefront in exakter Frontalprojektion – ohne perspektivische Verzerrung. Im Gegensatz zu einem herkömmlichen Foto sind alle Elemente in der Fassadenebene in ihren realen Proportionen dargestellt. Abstände, Höhen und Strukturdetails lassen sich direkt aus dem Bild ablesen und messen. Dies ist besonders nützlich für die Fassadenzustandsanalyse, Sanierungsplanung und architektonische Dokumentation historischer Gebäude.

MODELO 3D

Gemelo digital texturizado del edificio

El modelo 3D se genera mediante la evaluación fotogramétrica de miles de imágenes individuales en un modelo texturizado completo. Ofrece una visión realista del estado constructivo desde cualquier ángulo – tanto del exterior como del interior. Puede visualizarse en el navegador, integrarse en presentaciones o utilizarse como base para análisis estructurales, planificaciones de rehabilitación e inspecciones de compra. Es especialmente valioso para edificios de difícil acceso o en riesgo de derrumbe.

MODEL 3D

Bessó digital texturitzat de l'edifici

El model 3D es genera mitjançant l'avaluació fotogramètrica de milers d'imatges individuals en un model texturitzat complet. Ofereix una visió realista de l'estat constructiu des de qualsevol angle – tant de l'exterior com de l'interior. Pot visualitzar-se al navegador, integrar-se en presentacions o utilitzar-se com a base per a anàlisis estructurals, planificacions de rehabilitació i inspeccions de compra. És especialment valuós per a edificis de difícil accés o en risc d'esfondrament.

3D MODEL

Textured digital twin of the building

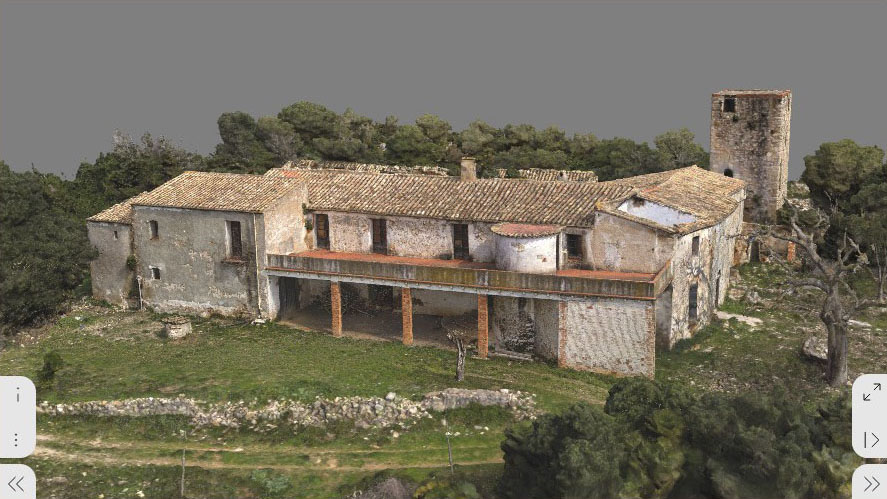

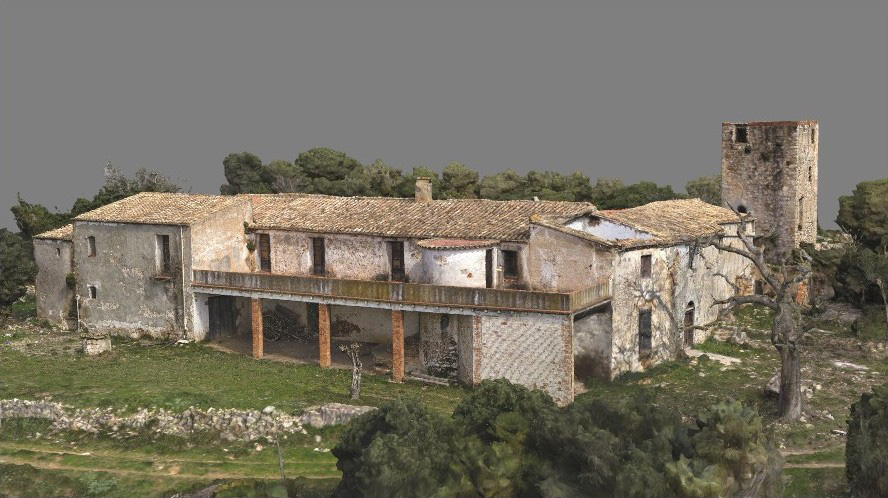

The 3D model is generated through photogrammetric processing of thousands of individual images into a fully textured model. It provides a realistic impression of the building condition from any angle – exterior and interior alike. It can be viewed in the browser, integrated into presentations, or used as a basis for structural analyses, renovation planning and purchase inspections. It is particularly valuable for buildings with difficult access or at risk of collapse.

3D-MODELL

Texturierter digitaler Zwilling des Gebäudes

Das 3D-Modell wird durch photogrammetrische Auswertung einer Vielzahl von Einzelbildern zu einem vollständig texturierten Gesamtmodell erstellt. Es vermittelt einen realistischen Eindruck des Bauzustands aus jedem Blickwinkel – sowohl von außen als auch von innen. Es kann im Browser betrachtet, in Präsentationen eingebunden oder als Grundlage für Bestandsanalysen, Sanierungsplanungen und Kaufprüfungen verwendet werden. Insbesondere bei schwer zugänglichen oder einsturzgefährdeten Gebäuden erweist es sich als besonders wertvoll.

PAQUETE DE ENTREGA

Todos los formatos — listos para importar en AutoCAD, Revit, ArchiCAD

El paquete de entrega incluye todos los resultados geométricos y visuales en formatos estándar abiertos. El ortomosaico sirve como vista aérea georreferenciada y constituye la base para bocetos de planta en CAD. La ortofachada proporciona una proyección frontal sin distorsión de la fachada del edificio — legible directamente para planos de fachada y alzados. La nube de puntos (LAZ) permite realizar secciones horizontales y verticales en Revit, ArchiCAD o AutoCAD — a partir de las cuales se pueden derivar plantas, secciones y dibujos de fachada. El modelo 3D (OBJ) es adecuado para visualizaciones, presentaciones y análisis del estado del edificio. El modelo de superficie (DSM) proporciona alturas del terreno e inclinaciones de cubierta.

* Los datos proporcionados sirven para la documentación geométrica y visual, así como para el inventario de apoyo a la planificación. No sustituyen una medición oficial, una evaluación estructural ni una valoración técnica de daños.

PAQUET DE LLIURAMENT

Tots els formats — llestos per importar a AutoCAD, Revit, ArchiCAD

El paquet de lliurament inclou tots els resultats geomètrics i visuals en formats estàndard oberts. L'ortomosaïc serveix com a vista aèria georreferenciada i constitueix la base per a esbossos de planta en CAD. L'ortofaçana proporciona una projecció frontal sense distorsió de la façana de l'edifici — llegible directament per a plànols de façana i alçats. El núvol de punts (LAZ) permet realitzar seccions horitzontals i verticals a Revit, ArchiCAD o AutoCAD — a partir de les quals es poden derivar plantes, seccions i dibuixos de façana. El model 3D (OBJ) és adequat per a visualitzacions, presentacions i anàlisis de l'estat de l'edifici. El model de superfície (DSM) proporciona altures del terreny i inclinacions de coberta.

* Les dades proporcionades serveixen per a la documentació geomètrica i visual, així com per a l'inventari de suport a la planificació. No substitueixen una mesura oficial, una avaluació estructural ni una valoració tècnica de danys.

DELIVERY PACKAGE

All formats — ready to import into AutoCAD, Revit, ArchiCAD

The delivery package includes all geometric and visual results in open standard formats. The orthomosaic serves as a georeferenced aerial view and forms the basis for floor plan sketches in CAD. The orthofacade provides a distortion-free frontal projection of the building front — directly readable for facade plans and elevations. The point cloud (LAZ) enables horizontal and vertical sections in Revit, ArchiCAD or AutoCAD — from which floor plans, sections and facade drawings can be derived. The 3D model (OBJ) is suited for visualisations, presentations and condition analyses. The surface model (DSM) delivers terrain elevations and roof slopes.

* The data provided serves for geometric and visual documentation and planning support. It does not replace an official survey, structural assessment or technical damage evaluation.

LIEFERUMFANG

Alle Formate — direkt importierbar in AutoCAD, Revit, ArchiCAD

Das Lieferpaket umfasst alle geometrischen und visuellen Ergebnisse in offenen Standardformaten. Das Orthomosaik dient als georeferenziertes Draufsicht-Bild und bildet die Grundlage für Grundrissskizzen im CAD. Die Orthofassade liefert eine verzerrungsfreie Frontalprojektion der Gebäudefront — direkt ablesbar für Fassadenpläne und Aufrisse. Die Punktwolke (LAZ) ermöglicht horizontale und vertikale Schnitte in Revit, ArchiCAD oder AutoCAD — daraus lassen sich Grundrisse, Schnitte und Fassadenzeichnungen ableiten. Das 3D-Modell (OBJ) eignet sich für Visualisierungen, Präsentationen und Bestandsanalysen. Das Höhenmodell (DSM) liefert Geländehöhen und Dachneigungen.

* Die bereitgestellten Daten dienen der geometrischen und visuellen Dokumentation sowie der planungsunterstützenden Bestandsaufnahme. Sie ersetzen keine amtliche Vermessung, keine statische Begutachtung und keine bautechnische Schadensbewertung.
